土炮絕地光劍外掛音效版

緣起：

正所謂坐而言不如起而行！平常看到部落格上的 LED 光劍教學，總是覺的超炫超酷，總是想要自幹一隻來玩，但也總是說說而以，並沒有真的動手去做，也就一直停留在嘴炮階段。

就在某天閒晃於 FB 上時，看到一位網友問有關 arduino 不能燒錄的問題，剛好前陣子也遇過類似的問題，所以就很不要臉的協助解決，也沒想到真的解了網友的問題，重點是就這麼和對方結下了這段 孽緣 緣份。原來他是想土炮一隻光劍，打算用 arduino uno 來控制 LED ，營造出炫麗的效果。這下子又勾起我那光劍的夢想，再加上該強大的網友打造的劍把...

完全讓我內心的小宇宙爆發了，當下決定希望能協助打造這把光劍，也就這樣，我和網友就一同攜手走向這光劍的不歸路。

第一階段：LED 的變化控制

一開始設定了四種效果，開劍，收劍，流水和呼吸效果。然後再以按鈕來切換這四種效果。起初以為很單純，再加上 arduino 很好編寫，很直覺的就把這四種效果和按鈕偵測寫好了。

loop()
{
    // 讀取按鈕狀態，狀態有改變擇進入下一階段

    switch(階段)
    {
    case 開劍:
            開劍效果
       break;
    case 流水:
            流水效果
       break;
    case 呼吸:
            呼吸效果
       break;
    case 關劍:
            關劍效果
       break;
    }
}

這份程式當然是有問題的，每種效果都會佔用一段時間，然後才讀取按鈕狀態，結果就是狀態切換非常不靈敏。所以，還是應該照正規的方式來做。

目標：固定時間偵測按鈕，每次 LED 的控制只佔非常小段的時。
方法：使用分時法來控制每個部份，再利用資料結構的方式來組合出不同的 LED 效果。

(由於程式碼太長，就不貼出來傷眼了。)

這個方式很明顯的解了按鈕靈敏度的問題，同時也能呈現 LED 的效果。所以在我測試完後，就把程式碼寄給網友，請他先行測試。

結果，網友那測出來的情況和我不同，他的第三種 LED 效果完全沒有產生！！！這就奇怪了，控制 LED 不就是把 GPIO 拉 High 或是拉 Low 啊，怎麼會我這裡測起來沒問題，但對方測起來就有問題勒？但又非常不想講工程師最常講的理由之首 "在我的機器上沒有問題啊" ，之一 "是你的環境有問題吧" ，之二 "重開機看看" .....Orz

好在我有記得 Jserv 大大的訓誡 "工程師就是要來解問題的" ，所以就火力全開的來解問題吧...

問題：同樣一份程式，在二個地方測起來結果不同
分析：二邊用的開發環境不同，我是用 arduino Mega2560，對方是用 arduino Uno。用相同的編譯環境。我用的是 5v 電壓，對方用的是 3v電壓。
推測：是電壓不同造成 cpu 出問題嗎？是不同的 cpu 特性，而有不同的結果嗎？ (雖然覺的很蠢的推測，不過還是先測看看吧)
執行：把二邊的開發環境改成相同，至少先把問題複製出來。

由於我手頭上只有 atmega328 的晶片並沒有 arduino Uno ，不過，晶片和電壓先相同應該就比較接近了吧。所以就用 atmega328  和洞洞版，按照 arduino Uno 的線路圖，開始組起 arduino Uno 的環境。其間，由於沒有程式下載版，就上網買了顆 FT232RL 來組了一版程式下載版(這又是另一個故事了)。

在照圖施工後，

終於完成偽 arduino Uno 的開發環境了，接下來就是把那份程式載入晶片中，結果，果真如網友所說，LED 的第三種效果不會出現.....這倒底是怎麼一回事啊？

所以，就開始把程式一段一段的分解，一段一段的測試，最後，終於發現了，原來，是記憶體不夠啊..................啊................啊................
這一切的一切都是因為，我忘了這二顆晶片的記憶體容量不同，再加上這晶片的記憶體本來就不大，而我當初設計的資料結構，在宣告四種 LED 效果時用了太多的記憶體，而第三種效果剛好就是處於空間的最後部份，所以，就被切掉了....才會造成第三種效果出不來，因為，程式在讀取資料時，由於超出記憶體，所以都讀出零。

在確認問題後，就著手將程式寫法改成以有限記憶體的方式撰寫(本來就應該這樣寫才對啊)，這四種 LED 效果直接改相對應程序，儘量不用廣域變數。在本地測試沒問題後，就寄給網友測試，結果當然是沒問題囉....

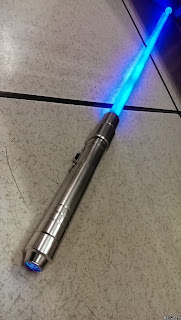

在網友的趕工下，絕地光劍出現了...

第二階段：絕地光劍胃口變大版

初心版光劍誕生後，就開始覺的孤單，似乎應該有音效，這樣才像絕地光劍啊....

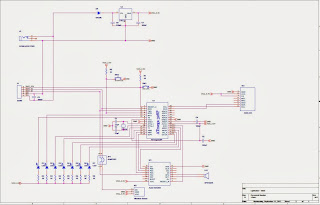

所以，外卦版就開工了，在討論之後，覺的應該加上音效模組，加速計(用來偵測揮劍動作)，振動偵測器(用來偵測碰撞)。這次我打算以更嚴謹的方式來執行，在確認線路後我先畫了線路圖。

先確認無誤後，照表施工，完成硬體環境。

緊接著就基於上一版，新增加速度計，振動偵測器，音效模組功能。在單獨功能測試沒問題後，就進行音效產生時間的調整，這一部份比較不好調，要調到揮動時能先產生揮劍音效，然後碰撞後再產生碰撞音效的順序真的很難，原因是振動偵測器在揮劍時就有可能會發出訊息，而此時揮劍的音效當未結束，就會有插斷音效的情況產生。在試了幾種方式後，暫時先以延遲偵測的方式來解決，不過，應該有更好的方式。

#include

//===== System Mode =====
enum {
 SYSTEM_OFF  = 0,
 SYSTEM_ON,
 SYSTEM_MODE_1,
 SYSTEM_MODE_2,

 TOTAL_SYSTEM_MODE
} SystemMode_t;

int currentIndex = 0;
int currentTime = 0;
int changeMode = 0;

//===== Polling Time ====
#define SYSTEM_POLLING_TIME 1

//===== Array Led ====
#define LED_ON LOW
#define LED_OFF HIGH

enum {
 LED_MODE_BLINK = 0,
 LED_MODE_GRADUAL,
 LED_MODE_MULTI_GRADUAL,

 TOTAL_LED_MODE
} LedMode_t;

#define ARRAY_LED_NUM 6
#define PWD_LED_PIN 4
int ArrayLed[ARRAY_LED_NUM] = {3, 5, 6, 9, 10, 11};


//===== Audio Module =====
#define AUDIO_RESET_PIN 13
#define AUDIO_MODE_PIN_1 1
#define AUDIO_MODE_PIN_2 7
#define AUDIO_MODE_PIN_3 8
#define AUDIO_MODE_PIN_4 12
enum {
 AUDIO_MODE_OFF = 0,
 AUDIO_MODE_1,
 AUDIO_MODE_2,
 AUDIO_MODE_3,
 AUDIO_MODE_4,

 TOTAL_AUDIO_MODE
} AudioMode_t;

//===== Button =====
#define BUTTON_PIN 2
int previousButtonState = HIGH;
int buttonCounter = 0;

//===== Accelerometer =====
#define Register_ID 0
#define Register_2D 0x2D
#define Register_X0 0x32
#define Register_X1 0x33
#define Register_Y0 0x34
#define Register_Y1 0x35
#define Register_Z0 0x36
#define Register_Z1 0x37
#define ADXAddress  (0xA7 >> 1)
int reading = 0;
int val=0;
int X0,X1,X_out;
int Y0,Y1,Y_out;
int Z1,Z0,Z_out;
double Xg,Yg,Zg;
#define ACCELEROMETER_SENSOR_DELAY 50
int accelerometerCount = 0;


//===== Vibratormeter =====
#define VIBRATORMETER_PIN 0
#define VIBRATORMETER_SENSOR_DELAY 50
int vibratormeterCount = 0;

#define LED_ON_VALUE 255
#define LED_OFF_VALUE 100
#define LED_SC3_INTER_VALUE 10
#define LED_SC3_CONTINUANCE_VALUE 10
void LED_Scenario_2(int * currentIndex, int * currentTime)
{
 int currentValue;
 int totalTime;

 totalTime = ((LED_ON_VALUE - LED_OFF_VALUE) / LED_SC3_INTER_VALUE) * LED_SC3_CONTINUANCE_VALUE;

 switch((*currentIndex))
 {
 case 0:
  // HIGH --> LOW
  currentValue = LED_ON_VALUE - (LED_SC3_INTER_VALUE * (*currentTime / LED_SC3_CONTINUANCE_VALUE));
  break;
 case 1:
  // LOW --> HIGH
  currentValue = LED_OFF_VALUE + (LED_SC3_INTER_VALUE * (*currentTime / LED_SC3_CONTINUANCE_VALUE));
  break;
 }

 for(int index = 0; index < ARRAY_LED_NUM; index++)
 {
  analogWrite(ArrayLed[index], currentValue);
 }

 (*currentTime) += SYSTEM_POLLING_TIME;

 if(*currentTime >= totalTime)
 {
  *currentTime = 0;
  (*currentIndex)++;
  if((*currentIndex) >= 2) (*currentIndex) = 0;
 }
}

#define LED_SC1_INTER_VALUE 5
#define LED_SC1_CONTINUANCE_VALUE 5
void LED_Scenario_1(int * currentIndex, int * currentTime)
{
 int currentValue;
 int totalTime;

 totalTime = ((LED_ON_VALUE - LED_OFF_VALUE) / LED_SC1_INTER_VALUE) * LED_SC1_CONTINUANCE_VALUE;

 switch((*currentIndex))
 {
 case 0: case 1: case 2: case 3: case 4: case 5:
  // HIGH --> LOW
  currentValue = LED_ON_VALUE - (LED_SC1_INTER_VALUE * (*currentTime / LED_SC1_CONTINUANCE_VALUE));
  analogWrite(ArrayLed[*currentIndex], currentValue);
  break;
 case 6: case 7: case 8: case 9: case 10: case 11:
  // LOW --> HIGH
  currentValue = LED_OFF_VALUE + (LED_SC1_INTER_VALUE * (*currentTime / LED_SC1_CONTINUANCE_VALUE));
  analogWrite(ArrayLed[((*currentIndex) - 6)], currentValue);
  break;
 }


 (*currentTime) += SYSTEM_POLLING_TIME;

 if(*currentTime >= totalTime)
 {
  *currentTime = 0;
  (*currentIndex)++;
  if((*currentIndex) >= 12) (*currentIndex) = 0;
 }
}

#define LED_SC_ON_CONTINUANCE_VALUE 100
void LED_Scenario_on(int * currentIndex, int * currentTime)
{
 if((*currentIndex) >= ARRAY_LED_NUM)
  return;

 if(changeMode == 1)
 {
  digitalWrite(PWD_LED_PIN, LED_ON);
  for(int index = 0; index < ARRAY_LED_NUM; index++)
   digitalWrite(ArrayLed[index], LED_OFF);
 }

 (*currentTime) += SYSTEM_POLLING_TIME;

 if(*currentTime >= LED_SC_ON_CONTINUANCE_VALUE)
 {
  digitalWrite(ArrayLed[*currentIndex], LED_ON);
  *currentTime = 0;
  (*currentIndex)++;
 }
}

#define LED_SC_OFF_CONTINUANCE_VALUE 100
void LED_Scenario_off(int * currentIndex, int * currentTime)
{
 if((*currentIndex) >= ARRAY_LED_NUM)
 {
  digitalWrite(PWD_LED_PIN, LED_OFF);
  return;
 }

 if(changeMode == 1)
 {
  for(int index = 0; index < ARRAY_LED_NUM; index++)
   digitalWrite(ArrayLed[index], LED_ON);
 }

 (*currentTime) += SYSTEM_POLLING_TIME;

 if(*currentTime >= LED_SC_OFF_CONTINUANCE_VALUE)
 {
  digitalWrite(ArrayLed[ARRAY_LED_NUM - (*currentIndex) - 1], LED_OFF);
  *currentTime = 0;
  (*currentIndex)++;
 }
}

int readButtonState()
{
 int ret = 0;

 int buttonState = digitalRead(BUTTON_PIN);   // read the pushbutton:
 if ((buttonState != previousButtonState)    // if the button state has changed,
  && (buttonState == HIGH)) {            // and it's currently pressed:
  ret = 1;
 }
 // save the current button state for comparison next time:
 previousButtonState = buttonState;

 return ret;
}

void playAudio(int mode)
{
 digitalWrite(AUDIO_RESET_PIN, LOW);
 digitalWrite(AUDIO_MODE_PIN_1, HIGH);
 digitalWrite(AUDIO_MODE_PIN_2, HIGH);
 digitalWrite(AUDIO_MODE_PIN_3, HIGH);
 digitalWrite(AUDIO_MODE_PIN_4, HIGH);

 switch(mode)
 {
 case AUDIO_MODE_1:
  digitalWrite(AUDIO_MODE_PIN_1, LOW);
  break;
 case AUDIO_MODE_2:
  digitalWrite(AUDIO_MODE_PIN_2, LOW);
  break;
 case AUDIO_MODE_3:
  digitalWrite(AUDIO_MODE_PIN_3, LOW);
  break;
 case AUDIO_MODE_4:
  digitalWrite(AUDIO_MODE_PIN_4, LOW);
  break;
 }
 digitalWrite(AUDIO_RESET_PIN, HIGH);
}

void initAccelerometerSensor()
{
 Wire.begin();
 delay(100);
 Wire.beginTransmission(ADXAddress);
 Wire.write(Register_2D);
 Wire.write(8);                //measuring enable
 Wire.endTransmission();     // stop transmitting

}

void getGData()
{
 //--------------X
 Wire.beginTransmission(ADXAddress); // transmit to device
 Wire.write(Register_X0);
 Wire.write(Register_X1);
 Wire.endTransmission();
 Wire.requestFrom(ADXAddress,2);
 if(Wire.available()<=2)
 {
 X0 = Wire.read();
 X1 = Wire.read();
 X1 = X1 << 8;
 X_out = X0 + X1;
 }

 //------------------Y
 Wire.beginTransmission(ADXAddress); // transmit to device
 Wire.write(Register_Y0);
 Wire.write(Register_Y1);
 Wire.endTransmission();
 Wire.requestFrom(ADXAddress,2);
 if(Wire.available()<=2)
 {
 Y0 = Wire.read();
 Y1 = Wire.read();
 Y1 =Y1 << 8;
 Y_out = Y0 + Y1;
 }
 //------------------Z
 Wire.beginTransmission(ADXAddress); // transmit to device
 Wire.write(Register_Z0);
 Wire.write(Register_Z1);
 Wire.endTransmission();
 Wire.requestFrom(ADXAddress,2);
 if(Wire.available()<=2)
 {
 Z0 = Wire.read();
 Z1 = Wire.read();
 Z1 = Z1 << 8;
 Z_out = Z0 + Z1;
 }

 //display the real value
 Xg = X_out / 256.0;
 Yg = Y_out / 256.0;
 Zg = Z_out / 256.0;

}


void setup()
{
 pinMode(BUTTON_PIN, INPUT);
 pinMode(VIBRATORMETER_PIN, INPUT);

 pinMode(PWD_LED_PIN, OUTPUT);
 for(int index = 0; index < ARRAY_LED_NUM; index++)
  pinMode(ArrayLed[index], OUTPUT);

 pinMode(AUDIO_MODE_PIN_1, OUTPUT);
 pinMode(AUDIO_MODE_PIN_2, OUTPUT);
 pinMode(AUDIO_MODE_PIN_3, OUTPUT);
 pinMode(AUDIO_MODE_PIN_4, OUTPUT);
 pinMode(AUDIO_RESET_PIN, OUTPUT);

 // initial Led
 digitalWrite(PWD_LED_PIN, LED_OFF);
 for(int index = 0; index < ARRAY_LED_NUM; index++)
  digitalWrite(ArrayLed[index], LED_OFF);

 // initial audio pin
 digitalWrite(AUDIO_MODE_PIN_1, HIGH);
 digitalWrite(AUDIO_MODE_PIN_2, HIGH);
 digitalWrite(AUDIO_MODE_PIN_3, HIGH);
 digitalWrite(AUDIO_MODE_PIN_4, HIGH);
 digitalWrite(AUDIO_RESET_PIN, HIGH);

 // initial accelerometer sensor
 initAccelerometerSensor();
}

void loop()
{
 int scenarioIndex = 0;

 // Read button state
 if (readButtonState() == 1)
 {
  buttonCounter++;
  // increment the button counter
  if(buttonCounter >= TOTAL_SYSTEM_MODE) buttonCounter = 0;

  currentIndex = 0;
  currentTime = 0;
  changeMode = 1;
  vibratormeterCount = 0;
  accelerometerCount = 0;
 }

 // Scenario Loop
 switch(buttonCounter)
 {
 case SYSTEM_OFF:
  LED_Scenario_off(&currentIndex, &currentTime);
  if (changeMode == 1) playAudio(AUDIO_MODE_1);
  break;
 case SYSTEM_ON:
  LED_Scenario_on(&currentIndex, &currentTime);
  if (changeMode == 1) playAudio(AUDIO_MODE_2);
  break;
 case SYSTEM_MODE_1:
  LED_Scenario_1(&currentIndex, &currentTime);
  break;
 case SYSTEM_MODE_2:
  LED_Scenario_2(&currentIndex, &currentTime);
  break;
 }

 // Accelerometer sensor
 if(buttonCounter != SYSTEM_OFF)
 {
  accelerometerCount++;
  if(accelerometerCount > ACCELEROMETER_SENSOR_DELAY)
  {
   getGData();
   if((Xg > 1) || (Yg > 1) || (Zg > 1))
   {
    playAudio(AUDIO_MODE_4);

    vibratormeterCount = 0;
   }
   accelerometerCount = 0;
  }
 }

 // Vibratormeter sensor
 if(buttonCounter != SYSTEM_OFF)
 {
  vibratormeterCount++;
  if(vibratormeterCount > VIBRATORMETER_SENSOR_DELAY)
  {
   if(digitalRead(VIBRATORMETER_PIN) == 1)
    playAudio(AUDIO_MODE_3);

   vibratormeterCount = 0;
  }
 }

 changeMode = 0;

 delay(SYSTEM_POLLING_TIME);
}

//=========================================================

再來就是振動偵測器的問題，不管怎麼調偵測器的靈敏度，就是沒辦法達到只有碰撞發生時才會有訊號發生，我想，這部份應該不能用振動器來當碰撞偵測訊號 (不知道用加速度計來偵測行不行)。

等絕地光劍外掛音效版組裝完成，再來貼完整的照片及短片....

心得：

這次是我第一次與網友合作 (還跨南北二地) ，除了白天都要上班，假日都要顧小孩之外，各自找時間完成這個案子，過程中遇到了很多奇怪的問題，再加上南北二地以及時間不容易同時有空，原本很單純的題目，做起來格外的辛苦。不過，也特別有成就感。

我們利用了 Gmail, FB, Youtube 來協助這個案子的開發，利用這些軟體，使身在南北二地的我們可以一同討論，研究，打屁，解決問題，以至完成案子(目前在收尾了)。接下來，可以考慮來搞大一點的案子了...哈哈...

===2013-10-10===
收到網友組裝好的光劍了....一大二小....超酷的啊..

比外面賣的質感好太多了，網友真的是不惜成本啊...

質感啊...

簡單的線條和那紅光和藍光...

硬體製作過程請移駕 阿敏的玩具模型世界
